產品描述
● 產品綜述

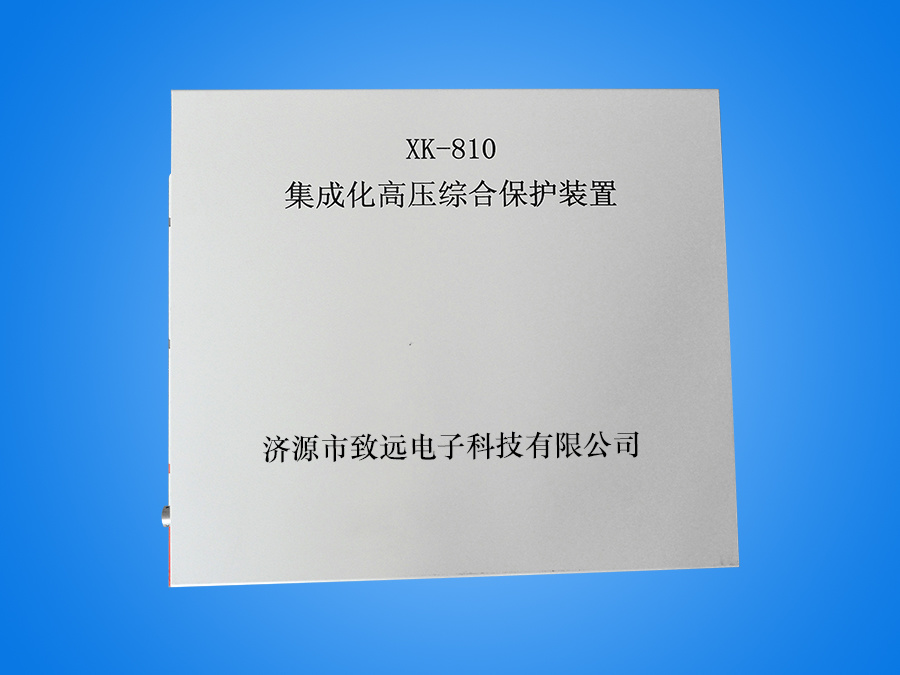

集成式-智能高壓綜合保護裝置，是集繼電保護、綜合測控、數據通信功能于一體的礦用綜合保護裝置。該裝置集成了測控單元、開關按鈕、雙顯示屏、漏電試驗單元、無線通訊模塊等。該裝置是將面向用戶的控制環節封裝，即“盒子”，把不需要用戶研究的環節模塊化。裝置與本體的連接使用插拔式端子連接，提升了保護裝置的牢靠性和易維護性。
集成式-智能高壓綜合保護裝置，采用了32位ARM處理技術，吸收并借鑒了地面電站綜合自動化裝置成熟的軟硬件技術，在保護功能的牢靠性、實時性方面提供了有力的技術保障。
集成式-智能高壓綜合保護裝置具有零時限速斷保護、短路保護、反時限過載保護、過流I段保護、過流II段保護、過壓保護、欠壓保護、零序過壓、零序過流、相不平衡保護、選擇性漏電保護和電纜絕緣監視等保護功能。
● 產品特點
○ 集成了高牢靠的按鈕單元，不需要對按鈕布線。
○ 集成漏電測試單元。
○ 多通訊接口。內置雙485通訊接口、CAN通訊接口、以太網接口、光纖通訊接口。
○ 具有CAN通訊的防越級跳閘保護功能和光纖通訊的防越級跳閘保護功能。
○ 支持紅外遙控器。
○ 支持ROLA或者ZIGBEE無線通訊。
○ 開關腔體內照明燈控制，延時自動關閉功能。
○ 錄波功能。
○ 后備電源功能，斷電延時工作，可保障通訊數據上傳。
● 技術指標
○ 主要保護功能配置
裝置主芯片采用STM32F103系列ARM器件，擁有較快的運算速度，因此我們配備較強大的保護功能、準確的保護定值。
以下列出了本裝置配備的保護功能。因三段式電流保護的輔助功能不常用，配備閉鎖元件和方向性元件時需用戶在訂貨時指定。
? 防越級跳閘功能
? 智能零時限速斷保護功能
? 短路保護功能
? 過流I段保護功能
? 過流II段保護功能
? 過載反時限保護功能
? 零序過流保護功能
? 零序過壓保護功能
? 方向型漏電保護功能，帶方向型保護
? 欠壓保護功能，帶斷相保護
? 過壓保護功能
? 絕緣監視保護功能
? 風電瓦斯閉鎖保護功能
? 相不平衡保護
? 紅外遙控器
? ROLA或者ZIGBEE無線通訊
? 錄波功能
? CAN通訊
? 光纖以太網通訊
○ 防越級跳閘功能配置
煤礦井下高壓供電系統線路短、多級變電所級聯，高壓供電線路的布線特點使得常規繼電保護裝置不能通過整定值和時間級差的方式有選擇的跳開故障點開關，出現“越級跳閘”問題。我們根據煤礦井下高壓供電線路的實際情況，采用全系統智能零時限防越保護方式，以輻射型通訊網絡實現上下級繼電保護裝置的配合，為井下的高壓供電系統的每臺高爆開關提供全時、動態的防越信息通道，每一臺開關不獨立運行，而是以相同的節拍成為防越保護系統一部分，基于防越保護系統提升了高壓供電線路的牢靠性和故障動作時間的實時性。
、
